电磁阀结构原理

2020/11/30

电磁阀是一个开关频率比较高的产品,电磁阀的结构原理是一种截止阀形式,属于上下运作的,通过一个截止密封来控制开关的。

电磁阀运用于一些口径比较小的一些场合,一般是口径DN50以下比较好,大口径我们都不建议选择。电磁阀运用行业是比较广的,包括气体,液体,只要介质比较干净都可以选择电磁阀,电磁阀的管道是有流通方向的,通常只能往一个方向。



电磁阀种类通常分为3种,分为:直动式,分步直动式,先导式



直动式电磁阀运用的环境和介质对压力要求非常低,通常情况下电磁阀使用介质压力只有1公斤以下,才能选择直动式电磁阀


分步直动式电磁阀适用于压力高1公斤以(一般是40公斤左右),可以选择分步直动式电磁阀


先导式电磁阀是针对压力更高一些的,比如几十公斤或者上百公斤压力这种场合可以选择先导式电磁阀


首先我们要看电磁阀第 一是介质的选择,第 二是使用压力的选择,这两块对电磁阀选择是比较严格的,然后电磁阀对介质的要求主要又分为两种模式:活塞式和膜片式两款



活塞式电磁阀模式,活塞密封,上海金钢是有专 利的,密封性能比较好,从寿命上来讲,活塞式电磁阀要比膜片式电磁阀寿命高出很多,我们测试寿命的话正常能达到300 万 次左右,膜片式电磁阀寿命是100 万 次。

从结构上来讲,大部分是采用分步直动式的比较多,分步直动式和先导式都是需要有压差的情况下才能打开电磁阀,需要压差的力量去带动整个阀门,

什么是压差?压差就是阀前压力减去阀后压力就是压差

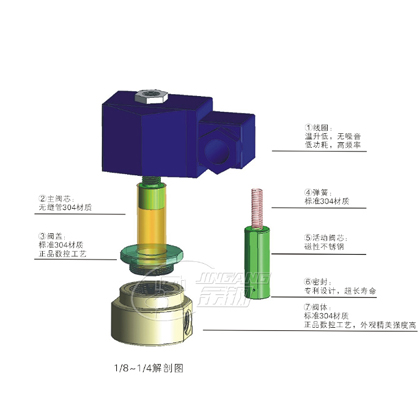

活塞式电磁阀基本工作原理:活塞下面有个密封环,通过活塞下面的密封环,去关闭阀体,阀体下面有个阀口,通过活塞来上下运作,关闭阀门或者打开,打开阀门是通过线圈通电产生磁场,产生磁场带动活动铁芯,活动铁芯往上体,活动铁芯在带动活塞,再通过压差将阀门打开



膜片式先导式工作原理:通常分为主阀和副阀两个部分,通过线圈通电,产生磁场之后带动活动铁芯,活动铁芯是磁性不锈钢的,带动铁芯,打开副阀,介质会往副阀上流动,这个时候通过压差的原理,将主阀膜片和主阀弹簧顶起,阀门打开



在选型电磁阀的时候通常是口径小于50,频率比较高,,介质比较干净的情况下选择电磁阀,选择电磁阀成本相对来说会低一些。
